分布式存储Ceph技术

认识分布式存储

分布式存储系统，是通过网络讲述库分散存储在多台独立的设备上；

分布式存储系统的特性

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
可扩展
分布式存储系统可以扩展到几百台甚至几千台的集群规模，而且随着集群规模的增长，系统整体性能表现为线性增长，分布式存储的水平扩展有以下几个特征：
	1）节点扩展后，旧数据会自动迁移到新节点，实现负载均衡，避免单点过热的情况出现；
	2）水平扩展只需要将新节点和原有集群连接到同一网络，整个过程不会对业务造成影响；
	3）当节点被添加到集群，集群系统的整体容量和性能也随着之线性扩展，此后新节点的资源就会被管理平台接管，被用于分配或者回收；

低成本
分布式存储系统的自动容错、自动负载均衡机制使其可以构建在普通的PC机之上，另外，线性扩展能力也是的增加、减少机器非常方便，可以实现自动运维；

高性能
无论是针对整个集群还是单台服务器，都要求分布式存储系统具备高性能；

易用
分布式存储系统需要能够提供易用的对外接口，另外，也要求具备完善的监控、运维工具、并能够与其他系统集成；

易管理
可通过一个简单的web界面就可以对整个系统进行配置管理、运维简便，极低的管理成本；

分布式存储系统的挑战主要在于数据、状态信息的持久化，需求在自动迁移、自动容错、并发读写的过程中保证数据的一致性，分布式存储涉及的技术主要来自两个领域：分布式系统以及数据库；

存储分类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
本地存储文件系统，不能在网络上使用
	ext3  ext4  xfs  ntfs

网络存储--网络文件系统，共享的都是文件系统
	nfs			网络文件系统
	hdfs		分布式网络文件系统
	glusterfs	分布式网络文件系统

共享的是裸设备
	块存储cinder  ceph（块存储、对象存储、网络文件系统-分布式）
	SAN（存储区域网）

分布式
	集群
							client
							   |
						    namenode		元数据服务器-管理服务器，存储这个文件的属性信息
						       |
				------------------------------------
				|			   |			     |
			datanode		 datanode           datanode

Ceph

Ceph简介

1
2
3
4
5
Ceph使用C++语言开发，遵循LGPL协议开源，Sage Weil（Ceph论文发表者）于2011年创立了以Inktank公司主导Ceph的开发和社区维护。2014年Readhat收购inktank公司，并发布Inktank Ceph企业版（ICE）软件，业务场景聚焦云、备份和归档，支持对象存储和块存储以及文件系统存储应用，出现Ceph开源社区版本和Readhat企业版；

Ceph主要设计的初衷是变成一个可避免单节点故障的分布式文件系统，PB级别的扩展能力，而且是一种开源自由软件，许多超融合的分布式文件系统都是基于Ceph开发的；

Ceph是一个统一的分布式存储系统，设计初衷是提供较好的性能、可靠性和可扩展性；

Ceph的优势

1
2
3
4
高扩展性：使用普通X86服务器，支持10~1000台服务器，存储容量支持TB到EB级的扩展；
高可靠性：没有单点故障，多数据副本，自动管理，自动修复；
高性能：数据分布均衡；
可用于对象存储、块设备存储和文件系统存储；

Ceph架构

upload successful

1
2
3
4
5
6
7
8
9
10
11
12

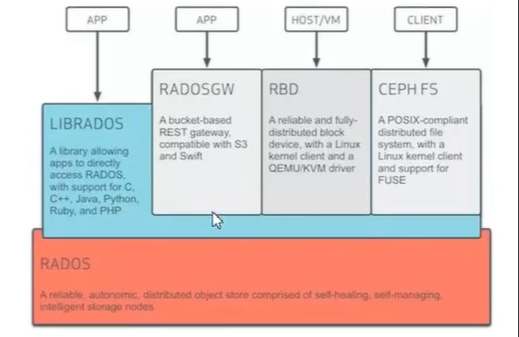

基础存储系统：
rados：基础存储系统RADOS（Reliable，Autonomic，Distributed Object Store，即可靠的、自动化的、分布式的对象存储）所有存储在Ceph系统中的用户数据事实上最终都是由这一层来存储的，Ceph的高可靠、高可扩展、高性能、高自动化等等特性本质上也是这一层所提供的；

基础库librados：
librados：这一层的功能是对RADOS进行抽象和封装，并向上层提供API，以便直接基于RADOS（而不是整个Ceph）进行应用开发，特别要注意的是，RADOS是一个对象存储系统，因此，librados实现的API也只是针对对象存储功能的，以便于应用或者客户端直接使用上层的接口（高层应用接口）；

高层应用接口：
radosgw：对象网关接口（对象存储）
rdb：块存储
cephfs：文件系统存储
其作用是在librados库的基础上提供抽象层次更高、更便于应用或客户端使用的上层接口；

Ceph组件

upload successful

1
2
3
4
5
6
7
8
9
10
11
12
13

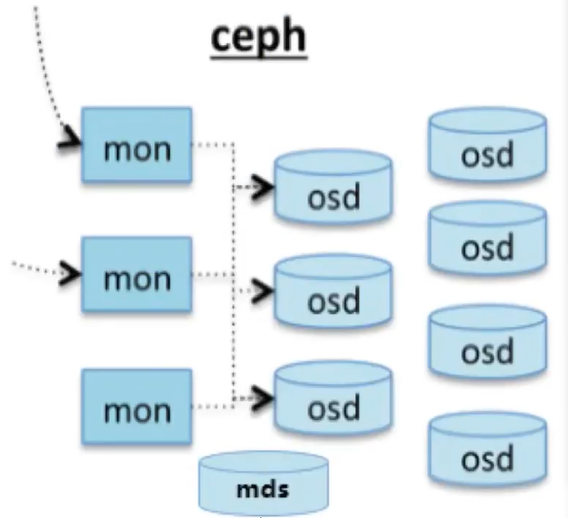

OSD全称Object Storage Device
负责响应客户端请求返回具体数据的进程。一个Ceph集群一般都有很多个OSD。
用于集群中所有数据与对象的存储。处理集群数据的复制、恢复、回填、再均衡。并向其他osd守护进程发送心跳，然后向Mon提供以下监控信息。
当Ceph存储集群设定数据有两个副本时（一共存两份），则至少需要两个OSD守护进程即两个OSD节点，集群才能达到active+clean状态。

MDS（可选）：
为Ceph文件系统提供元数据计算、缓存与同步（也就是说，Ceph块设备和Ceph对象存储不适用MDS）。再ceph中元数据也是存储再osd节点中的，mds类似于元数据的代理缓存服务器，MDS进程并不是必须的进程，只有需要使用cephfs时，才需要配置MDS节点。

Monitor：
监控整个集群状态，维护集群的cliuster MAP二进制表（二进制表存储osd网络地址，各个osd节点状态UP\DOWN，表不仅存储在monitor节点同时也被复制到集群中的其他节点，以及客户端），保证集群数据的一致性，ClusterMAP描述了对象块存储的物理位置，以及一个将设备聚合到物理位置的桶列表；

Manager（ceph-mgr）
用于收集ceph集群状态、运行指标，比如存储利用率、当前性能指标和系统负载。对外提供ceph dashboard（ceph ui）和resetful api。Manager组件开启高可用时，至少2个；

Ceph结构包含两部分

1
2
ceph client：访问ceph底层服务或组件，对外提供各种接口，不如：对象存储接口、块存储接口、文件存储接口；
ceph node：ceph底层服务提供端，也就是ceph存储集群；

Ceph存储种类及应用场景

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
1、块存储
     #块存储的特点：
     1.主要是将裸磁盘空间映射给主机使用的，共享的最小单位是块
     2.使用的交换机是光纤交换机价格贵成本高
     3.性能最好，扩展性好
     4.不能做文件系统的共享

         最典型的就是SAN（storage area network）(存储区域网)----有一个局域网里面有一个交换机，交换机上面连着服务器，所有服务器都是专业存储的设备，他们组成一个存储区域网，当我们用的时候只需要在这个区域网里面拿空间使用

 #典型设备： 磁盘阵列，硬盘
 优点：
         通过Raid与LVM等手段，对数据提供了保护。
         多块廉价的硬盘组合起来，提高容量。
         多块磁盘组合出来的逻辑盘，提升读写效率。
 缺点：
         采用SAN架构组网时，光纤交换机，造价成本高。
         主机之间无法共享数据。
 使用场景：
         虚拟机磁盘存储分配。
         日志存储。
         文件存储。



2、对象存储
     为什么需要对象存储？
     首先，一个文件包含了属性（术语叫metadata，元数据，例如该文件的大小、修改时间、存储路径等）以及内容（以下简称数据）。

     而对象存储则将元数据独立了出来，控制节点叫元数据服务器（服务器+对象存储管理软件），里面主要负责存储对象的属性（主要是对象的数据被打散存放到了那几台分布式服务器中的信息），而其他负责存储数据的分布式服务器叫做OSD，主要负责存储文件的数据部分。当用户访问对象，会先访问元数据服务器，元数据服务器只负责反馈对象存储在哪些OSD，假设反馈文件A存储在B、C、D三台OSD，那么用户就会再次直接访问3台OSD服务器去读取数据。

     由于是3台OSD同时对外传输数据，所以传输的速度就加快了。当OSD服务器数量越多，这种读写速度的提升就越大，通过此种方式，实现了读写快的目的。

     另一方面，对象存储软件是有专门的文件系统的，所以OSD对外又相当于文件服务器，那么就不存在文件共享方面的困难了，也解决了文件共享方面的问题。

     #所以对象存储的出现，很好地结合了块存储与文件存储的优点。

 #优点：
         具备块存储的读写高速。
         具备文件存储的共享等特性。

 使用场景： (适合更新变动较少的数据)
         图片存储。
         视频存储。

Ceph同时提供对象存储、块存储和文件系统存储三种功能，满足不同应用需求。

什么是OSD

对象存储(object-based Storage)是一种新的网络存储架构，基于对象存储技术的设备就是对象存储设备(object-based storage Device方简称OSD。总体上来讲，对象存储综合了NAS和ISAN的优点，同时具有SAN的高速直接访问和NAS的分布式数据共享等优势，提供了具有高性能、高可靠性、跨平台以及安全的数据共享的存储体系结构。

Ceph工作原理

upload successful

1
2
3
4
5

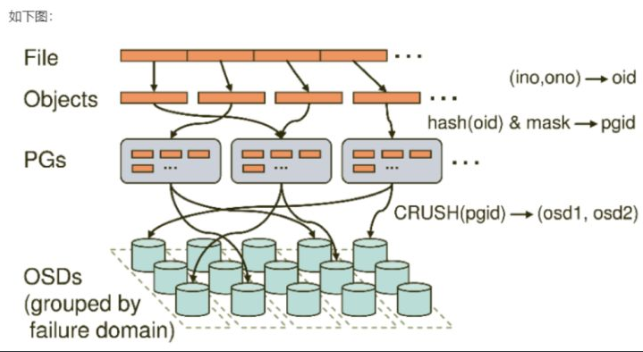

无论使用哪种存储方式（对象、块、挂载），存储的数据都会被切分成对象（Objects），Objects size大小可以由管理员调整，通常为2M或4M。每个对象都会有一个唯一的OID，由ino与ono生成。ino是文件的Fi1e ID，用于在全局唯一标示每一个文件，而ono则是分片的编号。比如:一个文件Fi1eID为A，它被切成了两个对象，一个对象编号0，另一个编号1，那么这两个文件的oid则为AO与A1。oid的好处是可以唯一标示每个不同的对象，并且存储了对象与文件的从属关系。由于ceph的所有数据都虚拟成了整齐划一的对象，所以在读写时效率都会比较高。
但是对象并不会直接存储进OSD中，因为对象的size很小，在一个大规模的集群中可能有几百到几千万个对象。这么多对象光是遍历寻址，速度都是很缓慢的:并且如果将对象直接通过某种固定映射的哈希算法映射到osd 上，当这个osd损坏时，对象无法自动迁移至其他osd 上面《因为映射函数不允许)。为了解决这些问题，ceph引入了归置组的概念，即PG。
PG是一个逻辑概念，我们linux系统中可以直接看到对象，但是无法直接看到PG。它在数据寻址时类似于数据库中的索引:每个对象都会固定映射进一个PG中，所以当我们要寻找一个对象时，只需要先找到对象所属的PG，然后遍历这个PG就可以了，无需遍历所有对象。而且在数据迁移时，也是以PG作为基本单位进行迁移，ceph不会直接操作对象。
对象是如何映射进PG的？ 还记得OID么﹖首先使用静态hash函数对OID做hash取出特征码，用特征码与PG的数量去模，得到的序号则是PGID。由于这种设计方式，PG的数量多寡直接决定了数据分布的均匀性，所以合理设置的PG数量可以很好的提升CEPH集群的性能并使数据均匀分布。
最后PG会根据管理员设置的副本数量进行复制，然后通过crush算法存储到不同的OSD节点上:(其实是把PG中的所有对象存储到节点上），第一个osd节点即为主节点,其余均为从节点。

Ceph核心组件及概念介绍

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Monitor
	监控整个集群的状态，维护集群的c1uster MAP二进制表，保证集群数据的一致性

OSD全称object storage Device
	负责响应客户端请求返回具体数据的进程。一个Ceph集群一般都有很多个osD.

MDS全称ceph Metadata server
	是CephFS服务依赖的元数据服务。

object --
	ceph最底层的存储单元是Object对象，每个object包含元数据和原始数据。

PG全称Placement Grouops
	是一个逻辑的概念，一个PG包含多个OSD。引入PG这一层其实是为了更好的分配数据和定位数据。

RADOS全称Reliable Autonomic Distributed object store
	是Ceph集群的精华，用户实现数据分配、Failover等集群操作。

Librados是Rados提供库
	因为RADOS是协议很难直接访问，因此上层的RBD、RGw和CephFS都是通过librados访向的，目前提供PHP、 Ruby、Java、Python、c和C++支持。

CRUSH是Ceph使用的数据分布算法
	类似一致性哈希，让数据分配到预期的地方。

RBD全称RADos block device
	是ceph对外提供的块设备服务。

RGw全称RADos gateway
	是Ceph对外提供的对象存储服务，接口与S3和Swift兼容。

cephFS全称ceph File system
	是ceph对外提供的文件系统服务。

Ceph的存储方式

radosgw：Ceph对象网关

ceph对象网关是一个对象存储接口，建立在该对象之上，librados为应用程序提供了通往Ceph存储集群的RESTful网关。ceph对象存储支持两个接口:

与S3兼容：为对象存储功能提供与Amazon S3 RESTful API的大部分子集兼容的接口。

兼容Swift：通过与openstack Swift API的大部分子集兼容的接口，为对象存储功能提供支持。

Ceph对象存储

upload successful

使用Ceph对象网关守护进程（radosgw），它是用于与Ceph存储群集进行交互的HTTP服务器。由于它提供与OpenStack Swift和Amazon S3兼容的接口，Ceph对象网关可以将数据存储在用于存储来自Ceph文件系统客户端或Ceph块设备客户端的数据的同一Ceph存储群集中。S3和Swift API共享一个公共的名称空间，因此您可以使用一个API编写数据，而使用另一个API检索数据。

Ceph文件系统

Ceph文件系统（Ceph FS）是个 POSIX兼容的文件系统，它使用Ceph存储集群来存储数据。Ceph文件系统与Ceph 块设备、同时提供S3和Swift APl的Ceph对象存储、或者原生库（ librados )一样，都使用着相同的Ceph存储集群系统。

Ceph块存储

upload successful

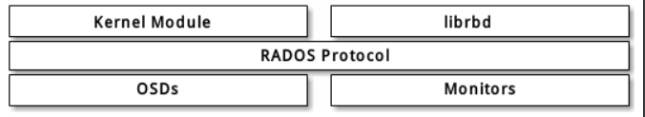

Ceph 块设备是精简配置的、大小可调且将数据条带化存储到集群内的多个 OSD 。 Ceph 块设备利用 RADOS 的多种能力，如快照、复制和一致性。 Ceph 的 RADOS 块设备（ RBD ）使用内核模块或 librbd 库与 OSD 交互。
